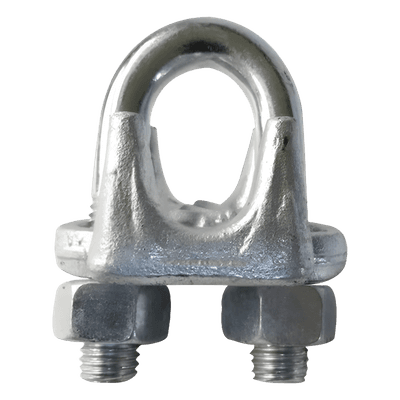

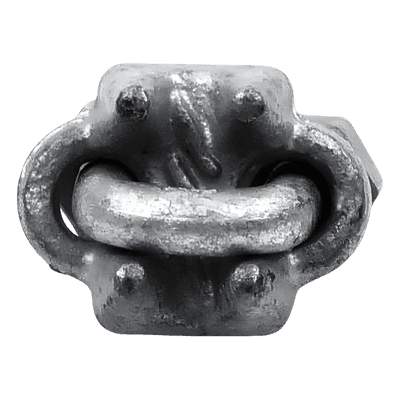

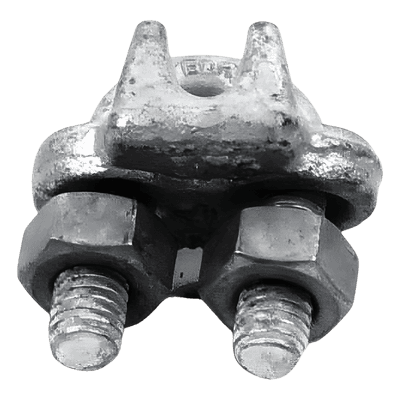

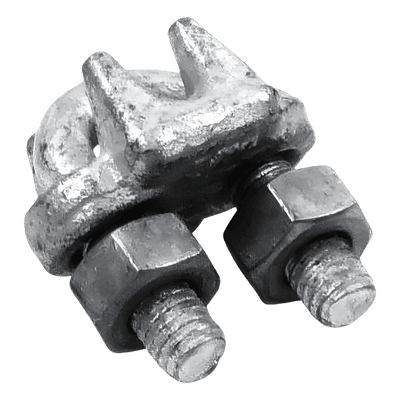

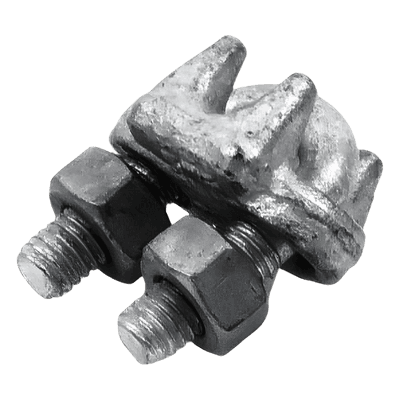

Nudo Forjado para Cable de Retenida de 3/16".

Conoce tu equipo

Nudo forjado para instalaciones con cable de retenida para carga constante o de alta demanda. Cumple con la especificacion FFC 4500 Tipe 1, class 1. Torque recomendado: 7.5 lb-ft. Numero minimo de nudos por union: 2. Distancia del cuello a la que debe ser instalado el primer nudo: 3-1/4' Pasos a seguir para la correcta instalacion de una Grapa: La longitud necesaria para instalar perros en cada caso, se obtendra multiplicando el diametro 25 veces hasta 1' y 35 veces hasta 2'. 1. Doblar el cable de acero a la medida requerida, para formar el ojo, instalar la primera grapa que debera ser junto a la punta muerta del cable, aprox. 10 cm y asegurarla con la seccion en “U”, en tanto la linea de carga debe descansar y ser sujetada por la silleta de la grapa, acomodar el guardacabo en la posicion de carga. 2. Instalar la segunda grapa de la misma manera y al otro extremo, junto al guardacabo, sujetar firmemente pero aun no a la fuerza requerida. 3. Colocar la tercera grapa (si aplica) exactamente a la mitad de la otras dos. Todas las grapas deben quedar con la misma orientacion. 4. Aplicar una leve tension, apretar y rectificar el agarre de las tuercas haciendolo de manera paulatina y alternada, hasta llegar a la torsion recomendada. 5. Revisar todas y cada una de las grapas antes de efectuar la primera maniobra y posteriormente en lapsos regulares ya que la tension tiende a alargar el cable y por consiguiente disminuye su diametro. NOTA: La retenida se estirara y es posible que su diametro cambie cuando comience la tension. Se debe inspeccionar periodicamente y volver a tensionar. El valor de torque recomendado esta basado en tuercas limpias, secas y libres de cualquier humectante.
