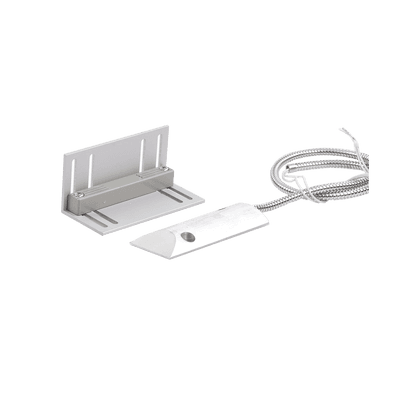

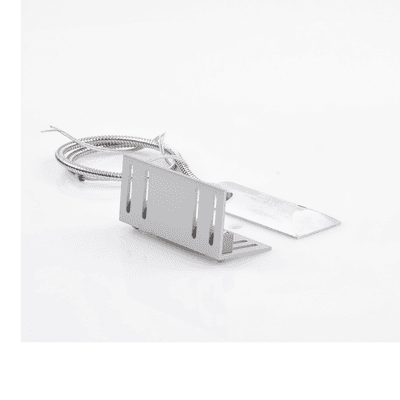

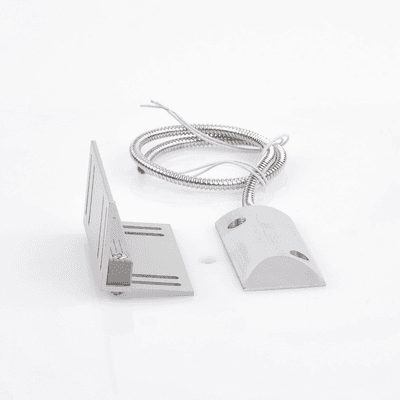

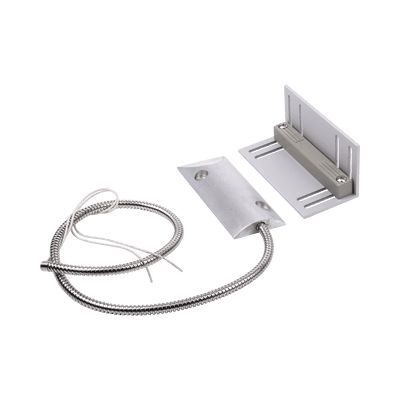

Contacto Magnético para Piso Uso Rudo / NC / GAP 75 mm / Cable Blindado 55 cm / Placa de Montaje en L

Conoce tu equipo

SFIRE · SF-3012 · CONTACTO MAGNETICO El centinela del piso. Contacto magnetico de uso rudo para cortinas metalicas y puertas industriales. GAP de 75 mm , cable blindado de 55 cm y placa en L para montaje directo. 75 mm GAP 55 cm Cable Blindado 22 AWG Calibre NC Switch 12 VCC Operacion Durabilidad Disenado para trabajar donde otros contactos no pueden. El SF-3012 esta pensado para aplicaciones de uso rudo, especialmente en cortinas metalicas, accesos industriales, bodegas y puertas sometidas a condiciones de trabajo exigentes. Su cable blindado de 55 cm calibre 22 AWG ayuda a proteger el cableado en instalaciones donde existe riesgo de golpes o dano mecanico. 55 CM · CABLE BLINDADO · 22 AWG Proteccion mecanica Cable blindado para una instalacion mas robusta. El contacto incorpora un cable blindado de 55 cm, permitiendo realizar el tendido desde el sensor hacia la canalizacion o caja de conexion. El calibre especificado es 22 AWG . Instalacion Placa en L para un montaje sencillo. La placa en forma de L permite fijar el switch en la parte inferior de la cortina o puerta, manteniendo la alineacion con el iman instalado en piso. La separacion entre los orificios del switch es de 56 mm , mientras que la separacion del iman es de 88 mm . Deteccion 75 mm de tolerancia. Sin contacto fisico. El SF-3012 utiliza un Reed Switch magnetico y permite una distancia de deteccion de hasta 75 mm (3 pulgadas) . Mientras el iman permanece dentro del rango, el contacto se mantiene en su condicion normal. Cuando la cortina o puerta se separa del iman, el cambio de estado puede ser detectado por el panel. Su configuracion de salida es normalmente cerrada (NC) . Principio de operacion Cerrado = seguro. Abierto = evento. El sensor y el iman trabajan juntos para supervisar la posicion de la cortina metalica o puerta. Cortina cerrada Contacto NC cerrado IMAN DENTRO DEL RANGO Cortina abierta Cambio de estado SEPARACION > GAP DE DETECCION Integracion Conexion sencilla a una zona cableada. El SF-3012 funciona como un contacto magnetico NC, por lo que puede integrarse con paneles que admitan entradas de zona cableadas. SF-3012 Salida NC COM → PANEL DE ALARMA Zona cableada Z1 COM Ejemplo: conecte el contacto NC del SF-3012 a una entrada de zona y el comun al COM correspondiente del panel. La programacion de la zona dependera del panel utilizado. Aplicaciones Donde la cortina se cierra, el SF-3012 vigila. Bodegas Cortinas metalicas de acceso vehicular y areas de almacenamiento. Comercio Locales protegidos mediante cortinas enrollables. Industria Naves industriales y accesos de uso frecuente. Estacionamientos Portones y accesos vehiculares. Especificaciones tecnicas SFIRE SF-3012 Electricas Voltaje de operacion: 12 VCC Corriente: 0.5 A Tipo de switch: Normalmente cerrado (NC) Sensor: Reed Switch magnetico Deteccion GAP: 75 mm / 3 in Separacion orificios switch: 56 mm Separacion orificios iman: 88 mm Fisicas Switch: 106 × 15.5 × 38 mm Iman: 106 × 15 × 16 mm Cable: 55 cm blindado / 22 AWG Montaje: Placa en L incluida Peso: 0.28 kg SFIRE SF-3012 Seguridad en cada apertura. Contacto magnetico de uso rudo con GAP de 75 mm, cable blindado de 55 cm y placa de montaje en L para cortinas metalicas, portones y accesos industriales.
