Contacto Magnético para Puertas y Ventanas Uso Rudo / NC / GAP 42 mm / Cable de 45 cm Calibre 22 / 12 Vcc @ 0.5 A

Conoce tu equipo

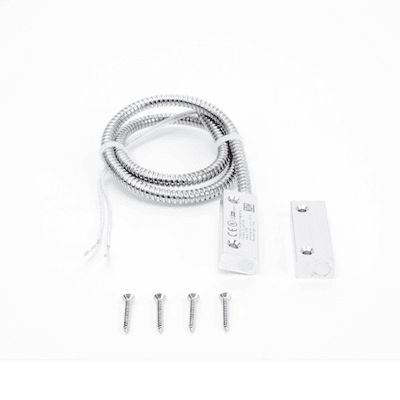

SFIRE · SF-2071-AR · Contacto Magnetico de Uso Rudo Metal por fuera. Deteccion precisa por dentro. Contacto magnetico metalico de montaje superficial para puertas y ventanas, con cable preinstalado de aproximadamente 45 cm , calibre 22 AWG y separacion de apertura de hasta 42 mm . 38 mm Cierre 42 mm Apertura 22 AWG Construccion Metalica 38 mm GAP de Cierre 42 mm GAP de Apertura 45 cm Cable 22 AWG Calibre Construccion de uso rudo Metal preparado para accesos exigentes. El SF-2071-AR utiliza una carcasa metalica y esta orientado a aplicaciones comerciales e industriales donde un contacto magnetico convencional puede quedar expuesto a mayor desgaste. Su diseno superficial permite instalarlo directamente sobre puertas, marcos y accesos donde se requiere una solucion robusta y visible. Construccion Switch, iman y cable integrados. El sistema esta compuesto por un Reed Switch magnetico y su correspondiente iman. Tanto el switch como el iman tienen dimensiones aproximadas de 50 × 17 × 9,8 mm . El contacto incorpora aproximadamente 45 cm de cable calibre 22 AWG para facilitar la conexion hacia la zona cableada del panel. Instalacion superficial Alinea las dos piezas y deja que el campo magnetico haga el resto. Instale una pieza sobre la puerta o ventana y la otra sobre la superficie fija del marco, procurando que ambas permanezcan correctamente alineadas cuando el acceso este cerrado. La separacion entre los orificios de montaje es de aproximadamente 35 mm y el producto incluye tornillos para su fijacion. Deteccion magnetica 38 mm para cerrar. 42 mm para detectar la separacion. El datasheet del SF-2071-AR especifica un Reed Closed Gap de 38 mm . La distancia de separacion o Departure Gap es de aproximadamente 42 mm . Principio de funcionamiento La puerta se mueve. El estado del contacto cambia. El contacto magnetico permite al panel supervisar si la puerta o ventana permanece cerrada o ha sido abierta. ACCESO CERRADO Iman dentro del rango. CAMPO MAGNETICO PRESENTE ACCESO ABIERTO Iman fuera del rango. CAMBIO DE ESTADO DEL CONTACTO Integracion Dos conductores hacia una zona cableada. El SF-2071-AR funciona como contacto seco para supervision de una zona del panel de alarma. SF-2071-AR Par de conductores del contacto magnetico CONTACTO CONTACTO → PANEL DE ALARMA Entrada de zona cableada Z1 COM Instalacion: conecte el par de conductores del contacto a una entrada de zona cableada y al COM correspondiente del panel. La zona puede programarse como perimetro o entrada / salida , segun la ubicacion y la logica requerida por el sistema. Aplicaciones Una construccion robusta para diferentes accesos. Puertas comerciales Supervision de puertas de acceso en comercios y establecimientos. Bodegas Accesos y puertas de zonas de almacenamiento. Industria Puertas y accesos donde se requiere construccion metalica. Ventanas Supervision convencional de ventanas mediante zona cableada. Especificaciones tecnicas SFIRE SF-2071-AR Deteccion GAP de cierre: 38 mm / 1.5' GAP de apertura: 42 mm / 1.65' Aplicacion: Puertas y ventanas Contacto Resistencia inicial maxima: 0.150 Ω Potencia maxima del contacto: 7.5 W Tension maxima de conmutacion: 100 VDC / VAC Corriente maxima de conmutacion: 0.4 A Fisicas Switch: 50 × 17 × 9.8 mm Iman: 50 × 17 × 9.8 mm Separacion de montaje: 35 mm Construccion: Metalica Cableado Longitud: Aprox. 45 cm / 18' Calibre: 22 AWG Montaje: Superficial Certificaciones: UL / CE SFIRE SF-2071-AR Supervision magnetica con construccion metalica. Contacto magnetico superficial de uso rudo, con GAP de cierre de 38 mm, apertura de 42 mm, cable calibre 22 AWG y construccion metalica para puertas y ventanas en aplicaciones comerciales e industriales.
