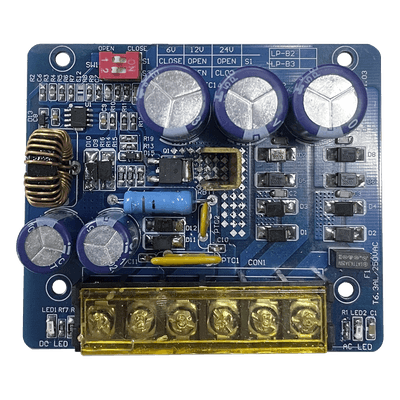

Fuente tipo tarjeta con salida seleccionable en : 6 o 12 o 24 Vcc @ 4 A / 1 salida / requiere transformador de entrada en Vca / capacidad de baterías / baterías no incluidas.

Conoce tu equipo

PLB3 Fuente tipo tarjeta 6 o 12 o 24 Vcc @ 4 A Sistemas de alimentacion para aplicaciones en sistemas de seguridad electronica y comunicacion. Caracteristicas • Salida seleccionable de 6 o 12 o 24 Vcc • Corriente de suministro continuo en 6 o 12 o 24 Vcc : 4 A • Trasformador sugerido para 6 Vcc : 16 Vca @ 40 VA modelo RT1640LS • Trasformador sugerido para 12 o 24 Vcc : 24 Vca @ 100 VA modelo RT1640LS o PL24100 • Salida filtrada y regulada electronicamente. • Requiere transformador de entrada de 16 Vca a 24 Vca • Proteccion contra cortocircuitos y sobrecargas termicas. • Corriente de entrada maxima: 4.0 A • Voltaje de entrada: 16-28 V~ 50/60 Hz • Corriente de salida maxima por configuracion: 6V @ 4A, 12V @ 4A, 24V @ 2A • Potencia de salida: ≥82% (6V), ≥84% (12V), ≥90% (24V) • Onda maxima: 48 W • Perdida de carga: ≤100 mV • Eficiencia: ≤0.2 W • Corriente maxima de carga de bateria: 350 mA • Especificacion de bateria compatible: 6V/12V/24V/7Ah (plomo acido o gel) Especificaciones Fisicas • Entrada : Terminales tipo tornillo • Salida : Terminales tipo tornillo • Color : Negro • Temperatura de operacion : -20 °C a 45 °C • Dimensiones ( L x W x H ): 88.9 x 76.2 x 50.8 mm. • Temperatura de almacenamiento: -25 °C a 65 °C • Humedad de operacion: 20-90% RH • Humedad de almacenamiento: 10-90% RH • Configuracion de interruptores: SW1/SW2 para seleccion de voltaje (ON/OFF = 6V, OFF/OFF = 12V, OFF/ON = 24V) • LED indicadores: DC (voltaje de salida normal), AC (voltaje de entrada normal) • Hardware de montaje incluido Aplicaciones • Sistemas de Seguridad Electronica • Sistemas de Comunicacion y Control • Sistemas de Telecomunicaciones • Sistemas de Radio Comunicacion • Control de acceso • Sistemas CCTV que requieren energia adicional • Accesorios de sistemas de seguridad Instalacion y Consideraciones Tecnicas • Configuracion de voltaje mediante interruptores SW1 y SW2: ON/OFF = 6V, OFF/OFF = 12V, OFF/ON = 24V • Para operacion de 24Vcc, utilizar dos baterias de 12Vcc conectadas en serie • Utilizar cable 18 AWG o mayor para todas las conexiones de alimentacion (bateria, salida de CC) • Medir voltaje de salida antes de conectar dispositivos para evitar danos • Cuando no se utilizan baterias, una perdida de CA provocara perdida de voltaje de salida • Instalacion debe cumplir con el Codigo Electrico Nacional y regulaciones locales aplicables • Cortar alimentacion del circuito derivado antes de instalar o dar servicio al equipo • No hay partes reparables por el usuario en el interior del equipo
