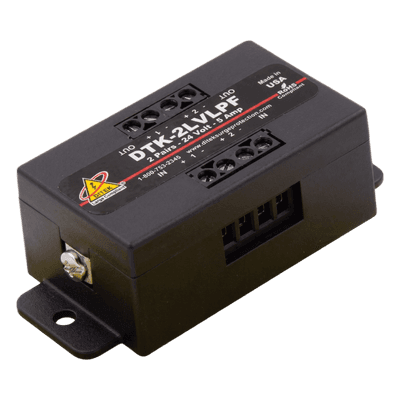

Protector Contra Sobretensiones para Lazos SLC de 24 VDC / Hasta 2 Pares / 5 kA / Paneles de Incendio y Lazos de Corriente 4–20 mA

Conoce tu equipo

SERIE LVLP · DTK-2LVLPF Proteccion contra sobretensiones para lazos SLC de 24 VDC El DTK-2LVLPF esta disenado para proteger circuitos de linea de senalizacion SLC de 24 VDC en paneles de alarma contra incendio, ayudando a limitar los efectos de sobretensiones inducidas sobre tarjetas electronicas sensibles. 24 VDC Hasta 2 pares 5 kA UL 497B Imagen con fines ilustrativos. DATOS CLAVE 24 VDC Tension de servicio 5 kA Corriente de sobretension 2 pares Cableado SLC 39 V Tension de sujecion 5 A Corriente continua maxima CARACTERISTICAS PRINCIPALES Proteccion compacta para circuitos de senalizacion de bajo voltaje Proteccion especifica para SLC Disenado especificamente para circuitos SLC de 24 VDC utilizados en paneles de alarma contra incendio. Hasta 2 pares protegidos Permite proteger hasta dos pares de cableado SLC dentro de un formato compacto y cableado mediante terminales de tornillo. Proteccion en modo diferencial y comun Actua en modo diferencial linea-linea y en modo comun linea-tierra para controlar sobretensiones presentes en el circuito protegido. Sin resistencia anadida al circuito Utiliza conexion en serie con funcion paralela que, segun DITEK, no agrega resistencia al circuito de senalizacion. QUE ES Y PARA QUE SIRVE Una barrera contra transitorios entre el lazo de campo y el panel El DTK-2LVLPF se instala en serie sobre el circuito que se desea proteger para ayudar a evitar que sobretensiones inducidas alcancen las tarjetas electronicas sensibles del panel de incendio. Su aplicacion oficial comprende lazos SLC de alarma contra incendio y lazos de corriente de 4–20 mA que operen dentro de las condiciones electricas especificadas para el modelo. DATO DECISIVO 5 kA Capacidad nominal de corriente de sobretension. COMO SE INTEGRA El protector se instala en serie sobre el cableado del circuito La guia de instalacion de la serie LVLP indica conectar el cableado de campo al lado de entrada y continuar desde la salida hacia el equipo protegido, manteniendo una conexion de tierra adecuada. LAZO DE CAMPO Cableado SLC → ENTRADA DTK-2LVLPF Conexion a tierra requerida → SALIDA Hacia el equipo protegido Separacion de cable recomendada: minimo 0,91 m Diagrama con fines ilustrativos. La instalacion debe realizarse conforme a la documentacion tecnica oficial. QUE NECESITA PARA OPERAR La instalacion y la puesta a tierra son parte de la proteccion Circuito compatible Verificar que la tension aplicada no exceda la capacidad nominal del DTK-2LVLPF de 24 VDC. Conductor de tierra La guia DITEK especifica conductor de tierra minimo de 14 AWG, solido o multifilar. Resistencia de tierra DITEK establece un maximo de 25 Ω y senala 5 Ω o menos como condicion optima. APLICACIONES Aplicaciones confirmadas para el DTK-2LVLPF Paneles de alarma contra incendio Proteccion de circuitos SLC de 24 VDC asociados a tarjetas de control sensibles. Lazos de corriente 4–20 mA Proteccion de lazos de instrumentacion compatibles con la tension y corriente especificadas para el equipo. CUMPLIMIENTO Y ESTANDARES Referencias de cumplimiento del modelo UL 497B Listado RoHS Conforme ESPECIFICACIONES TECNICAS DTK-2LVLPF Parametro Especificacion Aplicacion principal Circuitos SLC de paneles de alarma contra incendio Pares protegidos Hasta 2 pares Tension de servicio 24 VDC Tension maxima continua (MCOV) 33 V Tension de sujecion 39 V Modos de proteccion Diferencial linea-linea y comun linea-tierra Corriente de sobretension 5.000 A Corriente continua maxima 5 A Metodo de conexion Terminales de tornillo, 30–12 AWG Carcasa ABS Temperatura de operacion -40 a 70 °C Humedad maxima 95 % sin condensacion Dimensiones 84 × 39 × 28 mm Peso 91 g Cumplimiento UL 497B / RoHS Garantia del fabricante 10 anos, limitada COMPARACION DE LA FAMILIA DTK-2LVLPX vs DTK-2LVLPF vs DTK-2LVLPOPX Estas referencias de 2 pares comparten la arquitectura de la serie LVLP; la tension de servicio y la tension de sujecion son diferencias decisivas para seleccionar correctamente el protector. En pantallas pequenas puede desplazar la tabla horizontalmente. Caracteristica DTK-2LVLPX DTK-2LVLPF DTK-2LVLPOPX Tipo Protector LVLP, 2 pares Protector SLC, 2 pares Protector LVLP, 2 pares Tension de servicio 12 VDC 24 VDC 48 VDC Tension de sujecion 22 V 39 V 76 V Pares 2 2 2 Corriente de sobretension 5 kA 5 kA 5 kA Recomendado para Circuitos de 12 V SLC de 24 V Circuitos de 48 V ACCESORIO OPCIONAL DTK-DRK · Kit para montaje en riel DIN Permite adaptar protectores de la serie LVLP a riel DIN estandar de 35 mm y facilita su integracion dentro de gabinetes y tableros. El kit incorpora clips de montaje y un punto de conexion a tierra. Compatible con la serie LVLP No incluido con el DTK-2LVLPF PREGUNTAS FRECUENTES Antes de instalar ¿Para que tipo de circuito esta disenado especificamente? DITEK lo especifica para circuitos SLC de 24 VDC en paneles de alarma contra incendio y tambien incluye lazos de corriente de 4–20 mA entre sus aplicaciones. ¿Cuantos pares puede proteger? Puede proteger hasta dos pares de cableado SLC. ¿Requiere conexion a tierra? Si. La guia de instalacion exige conectar el protector a tierra y especifica un conductor minimo de 14 AWG. ¿Puede instalarse sobre riel DIN? Si, mediante el kit opcional DTK-DRK compatible con la serie LVLP. DOCUMENTACION Recursos para seleccion e instalacion Hoja de datos oficial Guia de instalacion Serie LVLP Accesorios DITEK Importante: el protector debe instalarse en serie y con una puesta a tierra adecuada. Antes de energizar el circuito, confirme la tension de operacion y siga las instrucciones oficiales de instalacion.
